HEPA- och ULPA-filter för renrum

Ett slutfilter monteras som sista steget i luftbehandlingen, direkt i renrummets undertak eller i en filterterminal, och är den komponent som avgör hur ren luften faktiskt är när den når arbetsytan. Filtermediet viks till ett tätt paket i en ram och fångar de allra minsta partiklarna – inklusive virus, bakterier, toxiskt damm och aerosoler – innan luften strömmar ut i rummet.

Sortimentet omfattar både paneler för gel-tätade rutnätstak i renrum och rena arbetsbänkar, och paneler som monteras i filterhus, terminaler och kanaler. Flera av panelerna är konstruerade för laminärt flöde, vilket ger en jämn, riktad luftström över arbetsytan snarare än turbulent blandning.

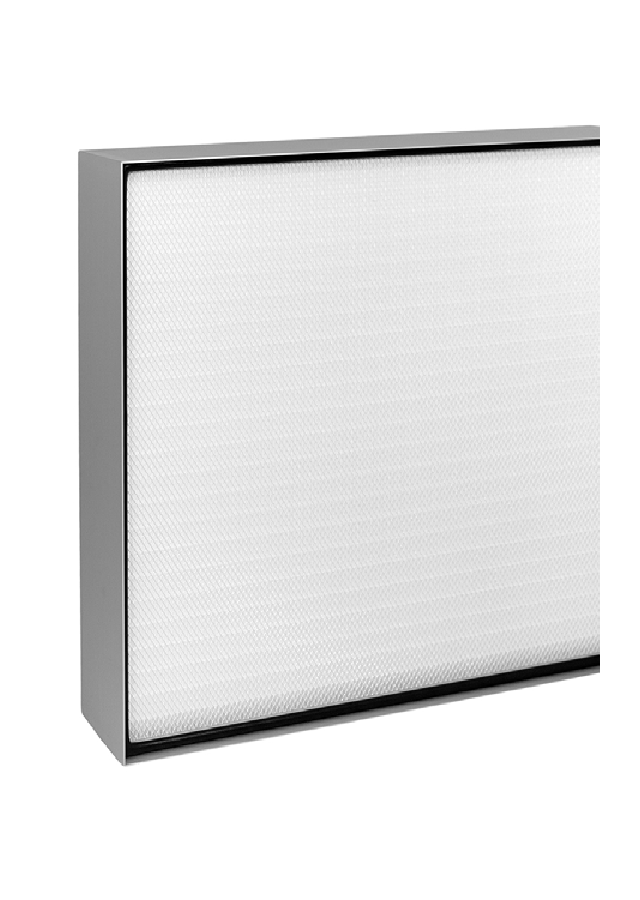

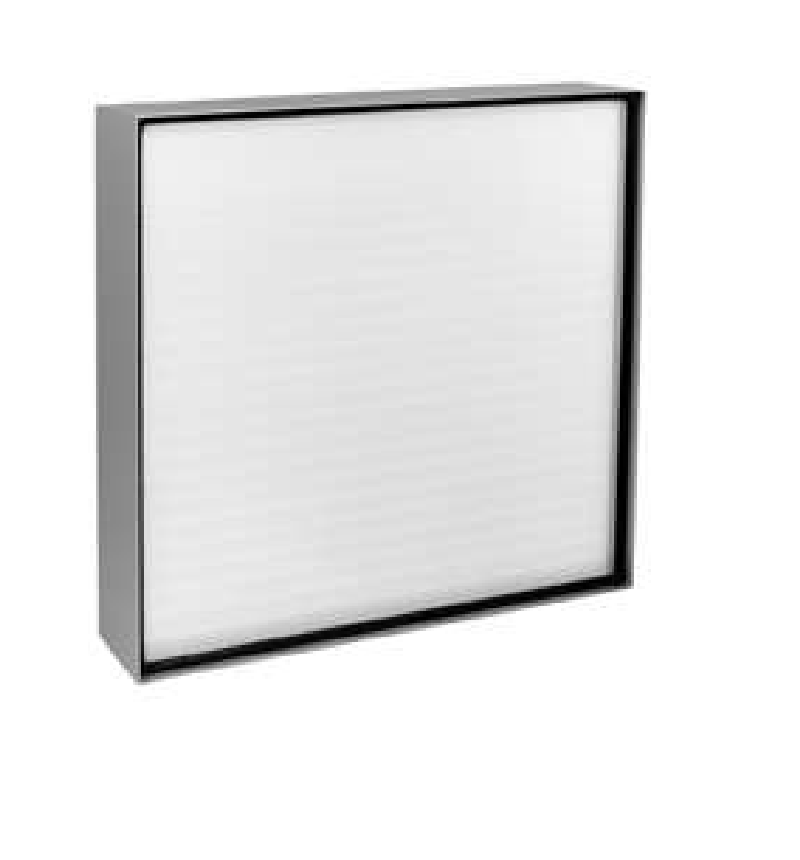

Panelerna klassificeras enligt EN 1822, den europeiska standarden för HEPA- och ULPA-filter. NanoClass Square EF KE täcker hela spannet E11 till U16 och finns i tre byggdjup (86, 109 och 134 mm), medan NanoClass Square EF FL levereras i klass H13 (avskiljning >99,95 %) eller H14 (>99,995 % vid MPPS) i fyra byggdjup från 30 till 150 mm. NanoClass Square Pro Membrane KE är ett renodlat H14-filter (>99,995 % vid MPPS) byggt kring ett veckat e-PTFE-membran istället för mikroglasfiber, vilket ger extremt lågt tryckfall och lång livslängd på bara 109 mm byggdjup.

Ju högre bokstav och nummer, desto högre avskiljningsgrad – E-klasserna (EPA) sitter lägst, H-klasserna (HEPA) i mitten och U-klasserna (ULPA) högst. Att sortimentet spänner över hela detta register betyder att samma produktfamilj kan användas både för mindre kritiska stödytor och för de mest krävande zonerna i en anläggning.

Både NanoClass Square Pro Membrane KE och NanoClass Square EF FL anger sin avskiljningsgrad "vid MPPS" – Most Penetrating Particle Size. Det är den partikelstorlek där filtermediet är som sämst på att fånga partiklar, eftersom mycket små partiklar rör sig diffusivt och större partiklar fångas genom att de träffar fibrerna direkt; någonstans mellan dessa två mekanismer finns ett minimum i avskiljningsgrad.

EN 1822 kräver att filtrets prestanda testas och anges just vid denna svagaste punkt, inte vid en godtyckligt vald eller fördelaktig storlek. En H14-klassning på >99,995 % vid MPPS är därför filtrets garanterade lägstanivå – för alla andra partikelstorlekar är avskiljningen minst lika god.

NanoClass Square Pro Membrane KE och NanoClass Square EF KE har en integrerad knivsegg avsedd för gel-tätade rutnätstak: ramens vassa kant pressas ner i ett gelfyllt spår i takskenan och bildar en obruten, skarvfri tätning utan packningar eller skruvar. Det gör det snabbt att byta panel utan att bryta takets integritet, vilket är vanligt i läkemedelsproduktion och andra renrum med rutnätstak.

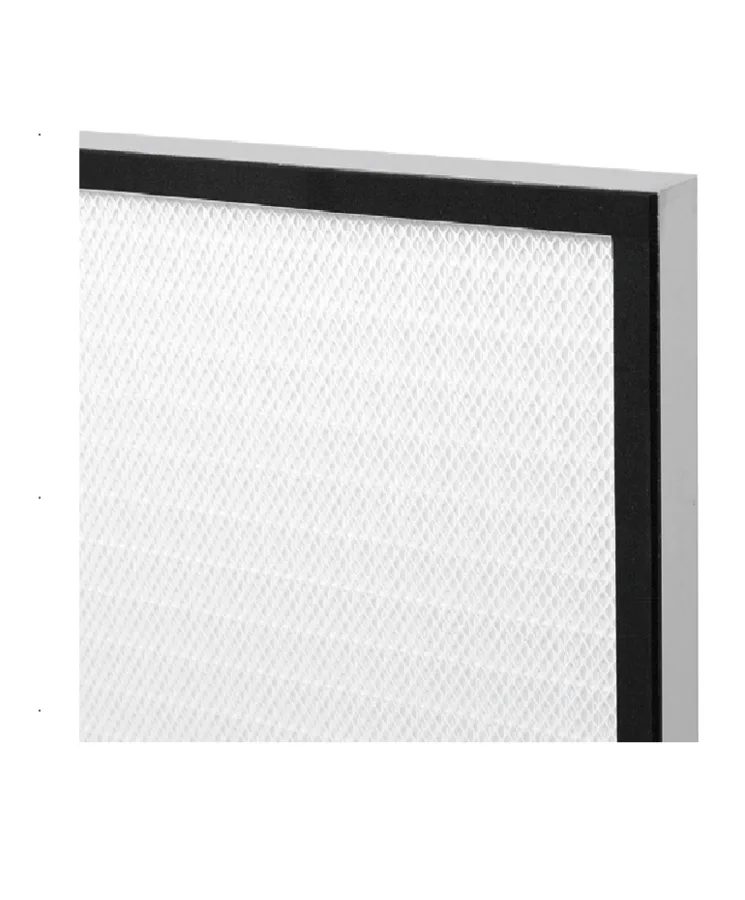

NanoClass Square EF FL har istället en flänsram, avsedd för montage i filterhus, terminaler och kanaler, tätad med en neoprenpackning på en eller två sidor och med skyddsgaller som tillval. AirSquare Pro Flange HT använder samma flänsprincip men i en galvaniserad stålram.

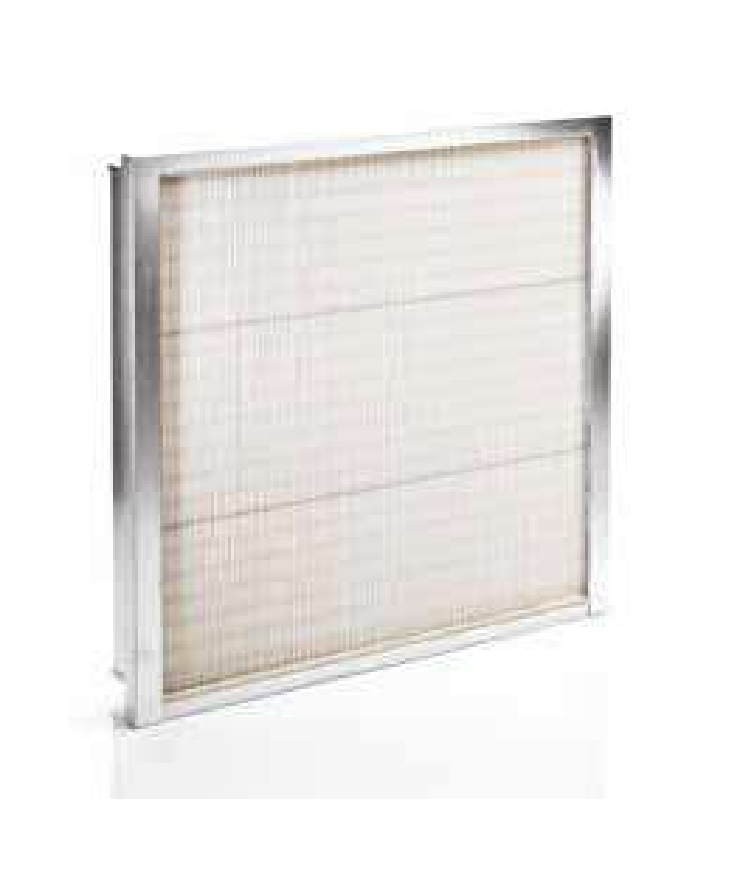

Inte alla paneler i sortimentet är HEPA/ULPA-filter. AirSquare Pro Flange HT är klassat ISO ePM1/ePM10 enligt ISO 16890 – ett finfilter, inte ett EN 1822-filter – byggt i mikroglasfiber med bomullstrådsseparatorer i en galvaniserad stålram. Det tål driftstemperaturer upp till 120 °C och har hög sprängtryckstålighet, vilket gör det lämpligt som för- eller slutfilter i krävande processluftsystem och ventilation med höga säkerhetskrav.

Som förfilter skyddar det ett efterföljande HEPA/ULPA-steg mot grövre partiklar och förlänger dess livslängd; som slutfilter passar det miljöer där kraven inte är lika höga som i ett klassat renrum. Panelen är Eurovent-certifierad och har ett kompakt byggdjup på 88 mm.

Tre av de fyra panelerna – NanoClass Square Pro Membrane KE, EF KE och EF FL – har ISO 14644 bland sina tillämpliga standarder. Renrumsklassificering enligt ISO 14644 baseras på uppmätt partikelhalt i luften, inte enbart på vilket filter som är installerat, men slutfiltrets avskiljningsgrad vid MPPS är en förutsättning för vilken klass som överhuvudtaget är möjlig att nå: ju striktare ISO-klass som krävs, desto högre krav ställs på filtrets prestanda.

Vilken exakt filterklass som krävs för en given ISO-klass beror även på rummets utformning, luftväxling och process, och bör alltid stämmas av mot en fullständig renrumsdesign snarare än filterklassen isolerat.
