Partikelräknare
Mät luftburna partiklar med precision – från handhållna enheter till högflödesinstrument.
Handhållen partikelräknare ZR-1620
Kompakt handhållen 6-kanals partikelräknare – 2.83 L/min
ZR-1620 är en handhållen 6-kanals partikelräknare som använder ljusspridningsprincipen för att mäta luftburna partiklar i storlekarna 0.3, 0.5, 1.0, 3.0, 5.0 och 10.0 μm. Flödet är stabilt på 2.83 L/min med inbyggd vakuumpump. Instrumentet är lämpligt för renhetstestning av renrum, biologiska laboratorier, läkemedelsfabriker och testinstitutioner.
Partikelräknare ZR-1630
Portabel 6-kanals partikelräknare – 28.3 L/min
ZR-1630 är en portabel 6-kanals partikelräknare med 28.3 L/min flöde. Instrumentet använder ljusspridningsprincipen för att mäta partiklar i storlekarna 0.3, 0.5, 1.0, 3.0, 5.0 och 10.0 μm. Lämplig för renhetstestning av renrum, biologiska laboratorier, läkemedelsindustri och filtertest.
Partikelräknare ZR-1640
Portabel 6-kanals partikelräknare – 100 L/min
ZR-1640 är en portabel 6-kanals partikelräknare med högt flöde på 100 L/min. Instrumentet mäter partiklar i storlekarna 0.3, 0.5, 1.0, 3.0, 5.0 och 10.0 μm. Det höga flödet gör den idealisk för effektiv testning av större renrum och produktionsmiljöer.
Partikelräknare ZR-1650
Högprecisions 9-kanals partikelräknare – 0.1 μm
ZR-1650 är en portabel 9-kanals högprecisionspartikelräknare med minsta detekterbara partikelstorlek på 0.1 μm. Flödet är 28.3 L/min (1 CFM). Den använder solid-state laser och kan mäta partikelstorleksfördelning och koncentration i kanalerna 0.1, 0.15, 0.2, 0.25, 0.3, 0.5, 0.7, 1.0 och 5.0 μm. Huset är i 316L rostfritt stål. Idealisk för halvledarfabriker, elektronikfabriker och optiska laboratorier.

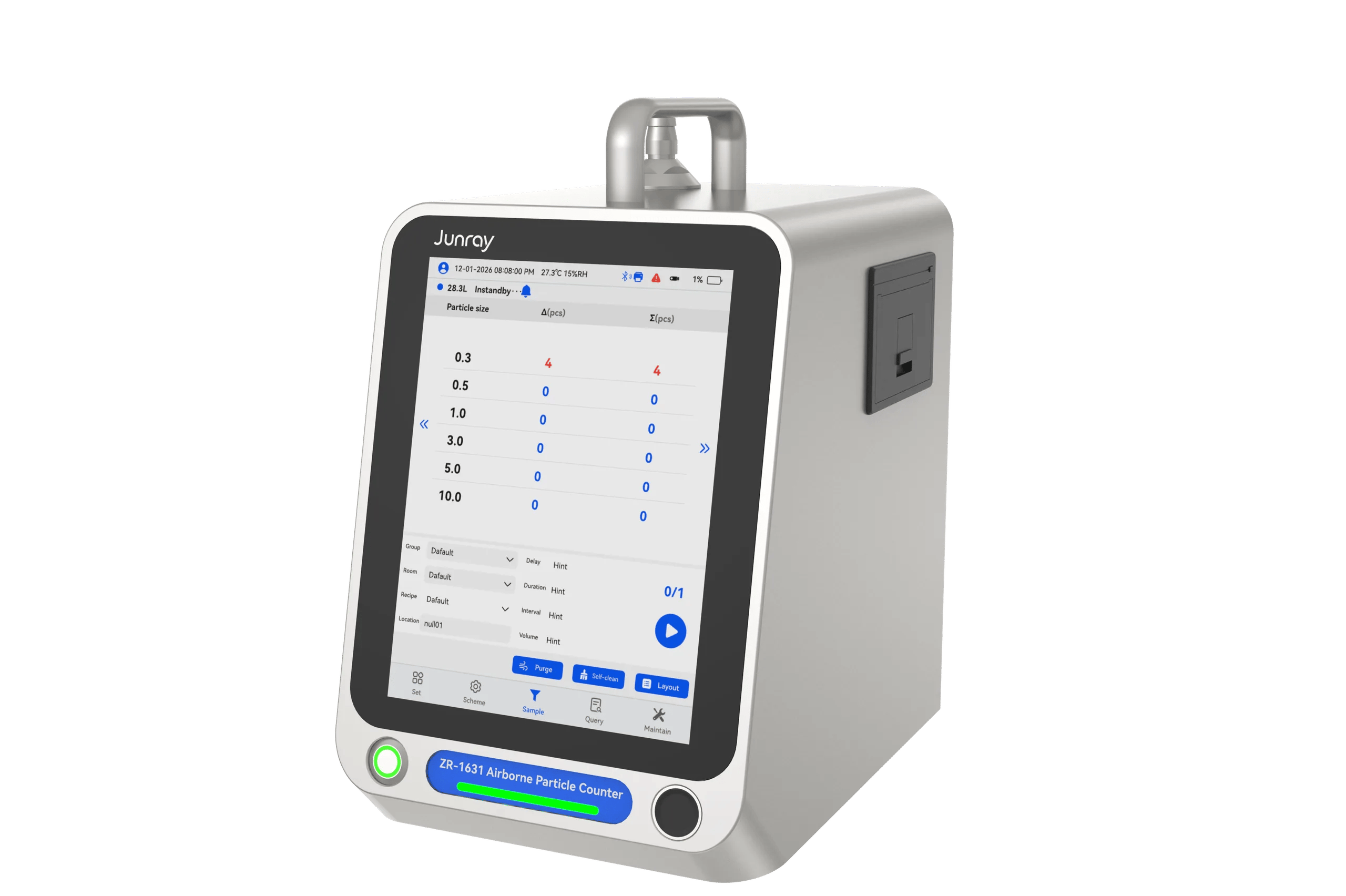

Partikelräknare ZR-1631
Ny generation 6-kanals partikelräknare – 28.3 L/min
ZR-1631 är Junrays nya generation portabel 6-kanals partikelräknare med 28.3 L/min flöde. Den nya designen ger en oöverträffad användarupplevelse med 8-tums pekskärm, snabb mjukvara och färgglad ljusslinga för statusindikering. Instrumentet mäter partiklar i storlekarna 0.3, 0.5, 1.0, 3.0, 5.0 och 10.0 μm och uppfyller 21 CFR Part 11 för fullständig dataintegritet. Höljet i 316L rostfritt stål tål rengöring med alkohol och vanliga desinfektionsmedel.
Partikelräknare ZR-1661
Ny generation 6-kanals partikelräknare – 100 L/min
ZR-1661 är Junrays nya generation portabel 6-kanals partikelräknare med högt flöde på 100 L/min för effektiv testning av större renrum. Den delar samma moderna plattform som ZR-1631 med 8-tums pekskärm, snabb mjukvara och färgglad ljusslinga. Instrumentet mäter partiklar i storlekarna 0.3, 0.5, 1.0, 3.0, 5.0 och 10.0 μm och uppfyller 21 CFR Part 11 för fullständig dataintegritet. Höljet i 316L rostfritt stål tål rengöring med alkohol och vanliga desinfektionsmedel.

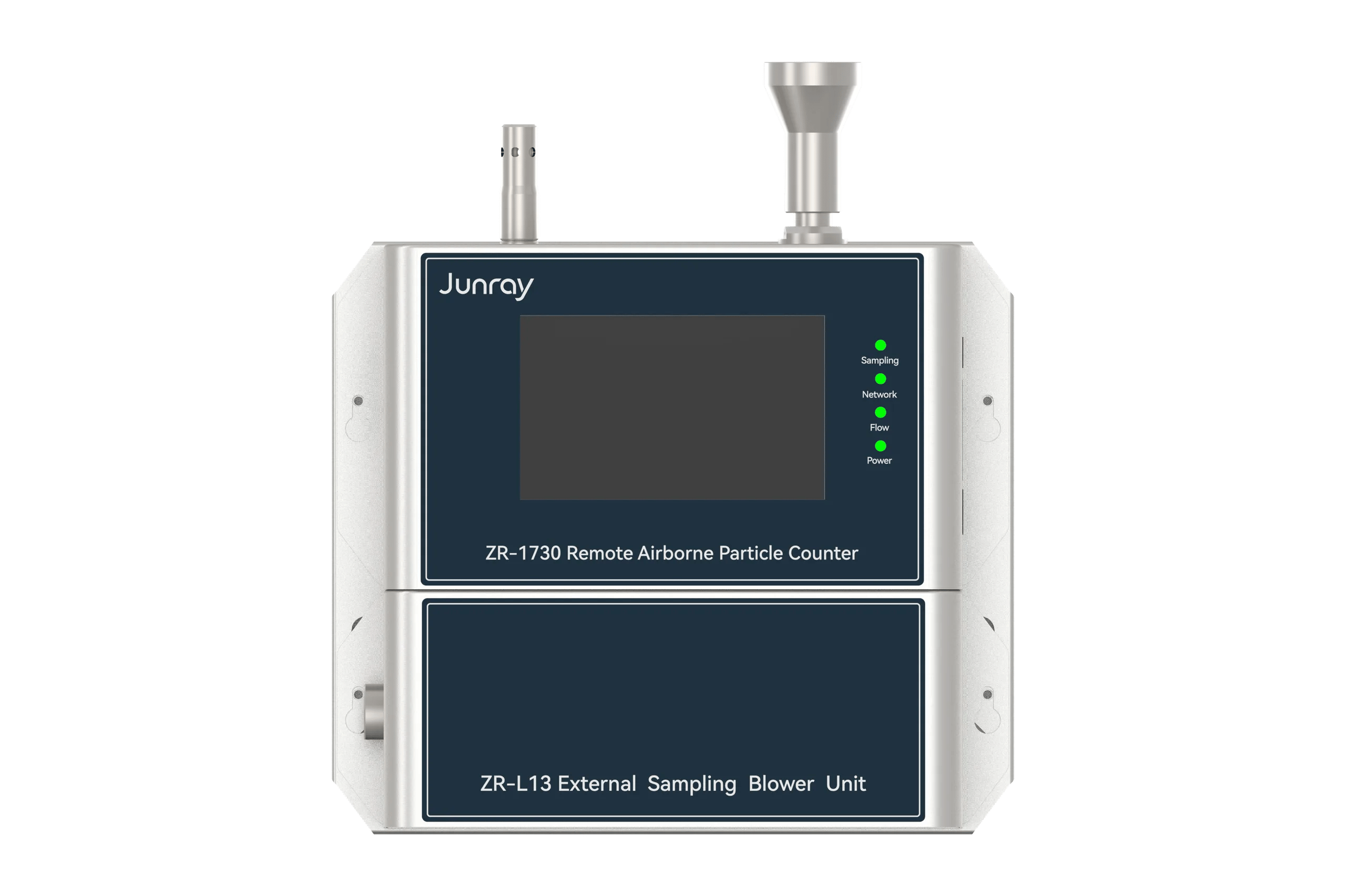

Fjärrpartikelräknare ZR-1730
Fjärrpartikelräknare med skärm för kontinuerlig renrumsövervakning
ZR-1730 är en fast monterad partikelräknare för kontinuerlig realtidsövervakning av luftburna partiklar i renrum. Baserad på beprövad ljusspridningsteknik ger den åtgärdbar data, omedelbara larm och full regelefterlevnad. Modellen har inbyggd skärm med statuslampor för provtagning, nätverk, flöde och ström. Det robusta 316L-höljet tål aggressiv VHP och desinfektionsmedel, och det inbyggda HEPA-filtret håller utblåsluften partikelfri. Konstruerad för långvarig oövervakad drift.

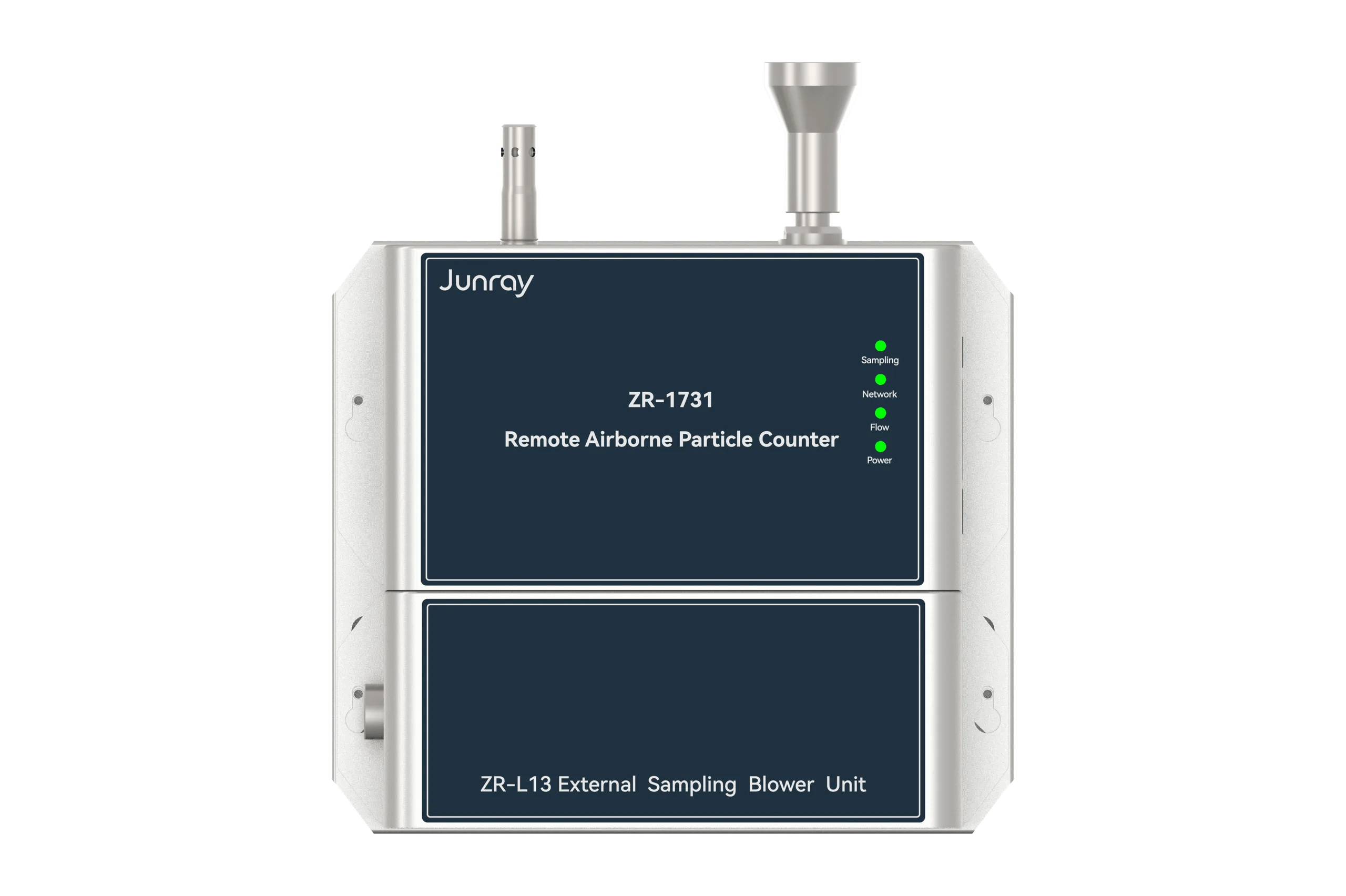

Fjärrpartikelräknare ZR-1731
Fjärrpartikelräknare utan skärm för systemintegrerad övervakning
ZR-1731 är en fast monterad partikelräknare utan inbyggd skärm, avsedd för systemintegrerad kontinuerlig övervakning av luftburna partiklar i renrum. Den delar samma beprövade ljusspridningsplattform som ZR-1730 men i en passiv konfiguration som styrs via ett anslutet övervakningssystem eller en valfri extern pekskärm. Det robusta 316L-höljet tål aggressiv VHP och desinfektionsmedel, och det inbyggda HEPA-filtret håller utblåsluften partikelfri. Konstruerad för långvarig oövervakad drift.
Jämför specifikationer
| Modell | Flöde | Kanaler | Ljuskälla | Koncentrationsgräns | Skärm | Batteri | Kommunikation | Datalagring | Buller | Strömförsörjning | Mått | Vikt | Effekt | Provtagningsvolym | Förinställda recept | Nollräkning | Hölje | Utblåsfiltrering | Dataintegritet | Språk | Arbetsförhållanden | Provtagningsfördröjning | Provtagningstid | Förinställt | Gränssnitt | Förvaringsmiljö |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR-1620 | 2.83 L/min (±2%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 3 500 000/ft³ | 3.5-tums färgpekskärm | Litiumjon, ≥3 h kontinuerlig mätning | USB, Bluetooth | 8 GB, >100 000 grupper | ≤60 dB(A) | AC 100–240 V 50/60 Hz, DC 12V 2A | 240 × 120 × 110 mm | Ca 1 kg | ≤7 W | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ZR-1630 | 28.3 L/min (±2%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 37 000 000/m³ | 7-tums färgpekskärm | Utbytbart litium, ≥9 h kontinuerlig mätning | USB, WiFi, Bluetooth, RS485, BNC | 8 GB, >100 000 grupper | ≤60 dB(A) | AC 100–240 V 50/60 Hz | 240 × 265 × 265 mm | Ca 8 kg | ≤120 W | 0,47–28 300 L | 80 rum, 30 000 platser, 54 recept | – | – | – | – | – | – | – | – | – | – | – |
| ZR-1640 | 100 L/min (±2%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 17 000 000/m³ | 7-tums färgpekskärm | Utbytbart litium, ≥4 h kontinuerlig mätning | USB, WiFi, Bluetooth, RS485, BNC | 8 GB, >100 000 grupper | ≤60 dB(A) | AC 100–240 V 50/60 Hz | 240 × 265 × 265 mm | Ca 8.2 kg | ≤180 W | 1,67–100 000 L | 80 rum, 30 000 platser, 54 recept | – | – | – | – | – | – | – | – | – | – | – |
| ZR-1650 | 28.3 L/min (±2%) | 0.1, 0.15, 0.2, 0.25, 0.3, 0.5, 0.7, 1.0, 5.0 μm | Solid-state laser | 17 000 000 pcs/m³ | 7-tums färgpekskärm | Utbytbart litium, ≥4 h kontinuerlig mätning | USB, WiFi, Bluetooth, RS485 (Modbus-RTU), BNC | 8 GB, ca 100 000 grupper | ≤60 dB(A) | AC 100–240 V 50/60 Hz, DC 24V 10A | 445 × 240 × 315 mm | Ca 11.6 kg (10.5 kg utan batteri) | ≤200 W | 0,47–28 300 L | 90 rum, 1 000 platser, 60 recept | – | – | – | – | – | – | – | – | – | – | – |
| ZR-1631 | 28.3 L/min (±2%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 37 000 000/m³ (10% koincidensförlust) | 8-tums färgpekskärm | Ca 8 h (två hot-swap-batterier) | WiFi, Bluetooth, USB, RS485, RS232, RJ45, analog, 4–20 mA | – | ≤60 dB(A) | DC 15V | 252 × 172 × 287 mm | Ca 5.6 kg (utan batteri), 0.45 kg/batteri | ≤120 W | – | 20 000 grupper/rum/recept, 200 000 platser | <1 räkning/5 min | SSL 316L rostfritt stål | Inbyggt HEPA-filter (>99.97% @ 0.3 μm) | Tre-nivåers användarhantering, 21 CFR Part 11 | Engelska och kinesiska | 5–35 °C, 5–90% RH utan kondens | – | – | – | – | – |
| ZR-1661 | 100 L/min (±2%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 17 000 000/m³ (10% koincidensförlust) | 8-tums färgpekskärm | Ca 8 h (två hot-swap-batterier) | WiFi, Bluetooth, USB, RS485, RS232, RJ45, analog, 4–20 mA | – | ≤60 dB(A) | DC 15V | 252 × 172 × 287 mm | Ca 5.6 kg (utan batteri), 0.45 kg/batteri | ≤180 W | – | 20 000 grupper/rum/recept, 200 000 platser | <1 räkning/5 min | SSL 316L rostfritt stål | Inbyggt HEPA-filter (>99.97% @ 0.3 μm) | Tre-nivåers användarhantering, 21 CFR Part 11 | Engelska och kinesiska | 5–35 °C, 5–90% RH utan kondens | – | – | – | – | – |
| ZR-1730 | 28.3 L/min (±2.5%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 37 000 000/m³ (10% koincidensförlust) | – | – | WiFi, Bluetooth, RS485, RS232 | 8 GB, ca 100 000 grupper | ≤60 dB(A) | DC 24V (stöder även PoE) | 205 × 105 × 125 mm (exkl. anslutningar) | Ca 2 kg | – | 2.82–28 300 L | – | <1 räkning/5 min | – | Inbyggt HEPA-filter | – | Engelska, kinesiska | – | 15 s – 99 h | 6 s – 99 h | 20 000 rum, 200 000 platser | USB, RS485, RJ45, analog, puls, temp/fukt | -20 till +50 °C, ≤95% RH |
| ZR-1731 | 28.3 L/min (±2.5%) | 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 μm | Laserdiod | 37 000 000/m³ (10% koincidensförlust) | Skärmlös; valfri extern pekskärm | – | WiFi, Bluetooth, RS485, RS232 | 8 GB, ca 100 000 grupper | ≤60 dB(A) | DC 24V (stöder även PoE) | 205 × 105 × 125 mm (exkl. anslutningar) | Ca 2 kg | – | 2.82–28 300 L | – | <1 räkning/5 min | – | Inbyggt HEPA-filter | – | Engelska, kinesiska | – | 15 s – 99 h | 6 s – 99 h | 20 000 rum, 200 000 platser | USB, RS485, RJ45, analog, puls, temp/fukt | -20 till +50 °C, ≤95% RH |
Vad en partikelräknare mäter och hur
En partikelräknare bygger på ljusspridningsprincipen: luft dras genom instrumentet med ett kontrollerat flöde, och varje partikel som passerar sensorn belyses av en laserdiod (sju av åtta modeller i sortimentet) eller en solid-state-laser (ZR-1650). Ljuset som partikeln sprider registreras och omvandlas till en storleksklass – ju mer ljus som sprids, desto större partikel. Flera storlekskanaler mäts samtidigt, vilket ger en fördelning över partikelstorlekar snarare än ett enda totaltal.
Standardsortimentet mäter sex kanaler samtidigt – 0,3, 0,5, 1,0, 3,0, 5,0 och 10,0 μm. ZR-1650 avviker med nio kanaler ner till 0,1 μm men upp till endast 5,0 μm: en finare upplösning i det lägre storleksspannet, relevant vid halvledar- och elektroniktillverkning där även submikrona partiklar är kritiska.
Handhållen, portabel eller fast monterad
Sortimentets åtta modeller täcker tre olika användningssätt. ZR-1620 är den enda renodlat handhållna modellen – kompakt, cirka 1 kg och byggd för snabba stickprov i mindre utrymmen snarare än schemalagda klassificeringsronder. ZR-1630, ZR-1640, ZR-1650, ZR-1631 och ZR-1661 är portabla: tyngre (5,6–11,6 kg), med inbyggd skrivare, förinställda rum och recept för att bäras mellan flera mätpunkter under en klassificeringsrond.
ZR-1730 och ZR-1731 är istället fast monterade fjärrpartikelräknare utan batteri, byggda för kontinuerlig realtidsövervakning snarare än stickprov. De strömförsörjs via PoE eller DC och integreras i ett övervakningssystem. Skillnaden dem emellan är skärmen: ZR-1730 har inbyggd display med statuslampor, medan ZR-1731 är skärmlös och styrs helt via ett anslutet system eller en valfri extern pekskärm – en konfiguration avsedd för installationer med många mätpunkter där en skärm per instrument vore onödig.
Flödet: vad högre L/min betyder i praktiken
Flödet anger hur stor luftvolym instrumentet drar in per minut och spänner i sortimentet från 2,83 till 100 L/min. Ett högre flöde provtar en större luftvolym per tidsenhet, vilket enligt Junrays egen beskrivning gör ZR-1640 och ZR-1661 (100 L/min) mer effektiva vid testning av större renrum och produktionsmiljöer med många mätpunkter – samma provtagningsvolym nås helt enkelt snabbare.
Det finns dock en avvägning i sortimentet: sex av åtta modeller följer ett tydligt mönster där koncentrationsgränsen – den övre partikelhalt där koincidensförlust (att två partiklar räknas som en) börjar snedvrida resultatet – ligger lägre vid 100 L/min (17 000 000/m³ för ZR-1640 och ZR-1661) än vid 28,3 L/min (37 000 000/m³ för ZR-1630, ZR-1631, ZR-1730 och ZR-1731). ZR-1650 bryter mönstret med en gräns på 17 000 000/m³ trots sitt flöde på 28,3 L/min, vilket sammanfaller med dess finare niokanalsupplösning snarare än med flödet i sig.
Så läser du jämförelsetabellen
Jämförelsetabellen ovan listar varje spec-etikett som förekommer hos minst en av de åtta modellerna. En tom cell betyder att just den uppgiften inte finns angiven i produktbladet för den modellen – inte att egenskapen saknas. Flöde, kanaler och koncentrationsgräns är de tre kolumner som skiljer instrumenten mest åt och är därför en bra utgångspunkt när ni jämför.
Skärmstorlek, batteritid och kommunikationsgränssnitt (USB, WiFi, Bluetooth, RS485) säger mer om hur instrumentet används i vardagen – en handhållen enhet med kort batteritid passar för punktmätningar, medan de portabla modellerna med längre batteritid och fler förinställda recept är byggda för längre klassificeringsronder över flera rum.
ISO 21501-4: kalibreringsstandarden, skild från klassificeringen
Samtliga åtta instrument listar ISO 21501-4:2018 bland sina standarder. Det är kalibreringsstandarden för optiska partikelräknare – den styr hur instrumentet i sig testas och kalibreras, inte hur ett renrum klassificeras. Alla åtta listar även ISO 14644 (i någon form) bland sina standarder, vilket är den standard som klassificerar renrummet utifrån uppmätt partikelhalt.
De två standarderna svarar alltså på olika frågor: ISO 21501-4 säkerställer att mätvärdet från instrumentet går att lita på, medan ISO 14644-1 avgör vad mätvärdet betyder för renrummets klass. Vilket specifikt instrument – flöde, kanalantal, form factor – som är rätt val för er anläggning beror på rummets storlek, layout och vilket program för klassificering och övervakning ni ska köra, inte på en enskild specifikation. Kontakta oss för rådgivning kring rätt instrument.
Dataintegritet och renrumsanpassning
ZR-1631 och ZR-1661 är uttryckligen byggda för 21 CFR Part 11-efterlevnad, med tre-nivåers användarhantering och audit trail som återkommer hos flertalet av modellerna – relevant för läkemedelsproduktion och andra FDA-reglerade miljöer. Fem av de åtta modellerna (ZR-1650, ZR-1631, ZR-1661, ZR-1730, ZR-1731) har hölje i 316L rostfritt stål, vilket tål rengöring med alkohol, VHP och vanliga desinfektionsmedel – en förutsättning i aseptiska renrum. Samtliga modeller har filtrerat utblås, så att instrumentet inte självt blir en föroreningskälla i det rum det mäter.
ZR-1730 och ZR-1731 tar detta ett steg längre för kontinuerlig drift: rika datagränssnitt (WiFi, Bluetooth, RS485, analog, puls) för integration i övervakningssystem, fjärruppdatering av firmware och realtids självdiagnostik av nyckelkomponenter som fläkt och ljuskälla, med en angiven livslängd på upp till 20 000 timmar. Det är en annan konstruktionsfilosofi än de bärbara modellerna – byggd för lång oövervakad drift snarare än att flyttas mellan mätpunkter.
Vanliga frågor om partikelräknare
En handhållen modell som ZR-1620 är byggd för snabba stickprov och att bäras mellan olika platser. Fast monterade modeller som ZR-1730 och ZR-1731 saknar batteri, strömförsörjs via PoE eller DC och är byggda för kontinuerlig realtidsövervakning på en fast installationspunkt, inte för att flyttas.
Flödet anger hur stor luftvolym instrumentet drar in per minut. Sortimentet spänner från 2,83 L/min (ZR-1620) till 100 L/min (ZR-1640 och ZR-1661) – ett högre flöde provtar en given luftvolym snabbare, vilket är mer tidseffektivt vid många mätpunkter i stora renrum.
Sju av åtta modeller mäter sex kanaler samtidigt (0,3–10,0 μm). ZR-1650 mäter nio kanaler med finare upplösning ner till 0,1 μm, vilket är relevant för halvledar- och elektroniktillverkning.
Ja. Samtliga åtta modeller listar ISO 21501-4:2018 bland sina standarder – kalibreringsstandarden för optiska partikelräknare.
