Kompletterande utrustning för partikelräknare och renrumstestning.

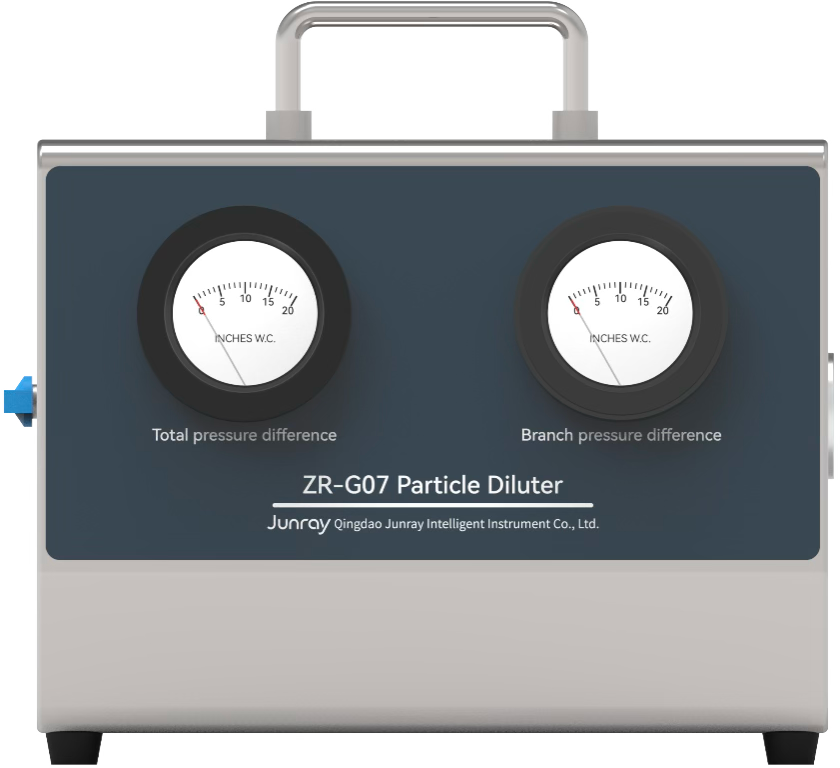

Partikelutspädare ZR-G07
Portabel utspädare för högkoncentrerade aerosoler
ZR-G07 Particle Diluter är ett portabelt instrument för utspädning av aerosoler med hög koncentration. Den gör det möjligt att mäta koncentrationer som överstiger partikelräknarens mätområde genom att späda ut provet med ett stabilt förhållande. Användaren kan beräkna den verkliga koncentrationen utifrån uppmätt värde och utspädningskvot. Instrumentet kräver ingen extern strömkälla.

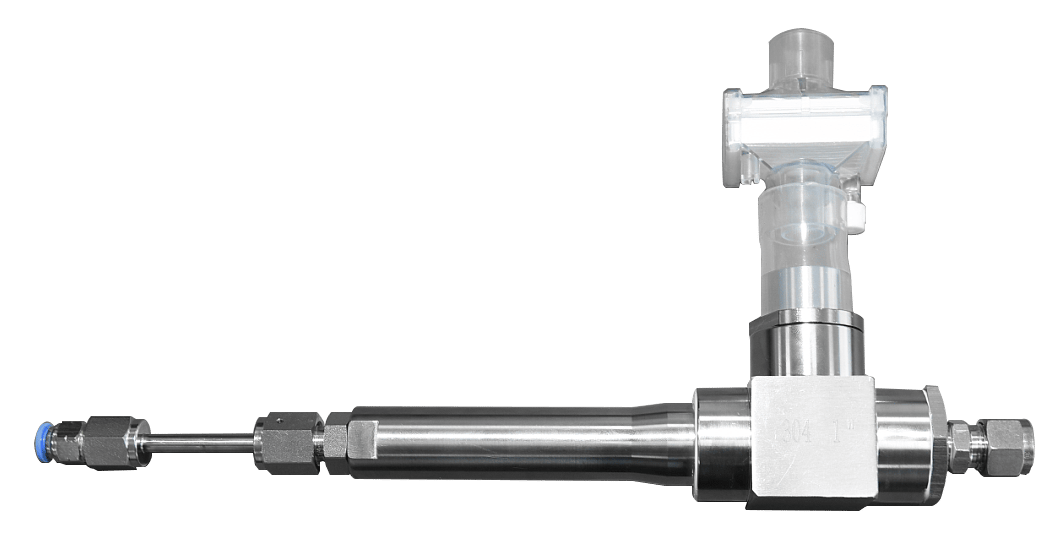

Högtrycksdiffusor ZR-G08
Skyddar partikelräknare vid mätning i tryckluftsledningar
ZR-G08 högtrycksdiffusor är en skyddsanordning som reducerar ledningstrycket för att skydda känsliga instrument som partikelräknare. Den ansluter mellan partikelräknaren och trycklufts-/gasledningen och reducerar trycket till ett säkert värde nära atmosfärstryck. Finns i två varianter: ZR-G08A (100 L/min) och ZR-G08B (28.3 L/min).
Jämför specifikationer
| Modell | Utspädningsförhållande | Adaptivt flöde | Partikelstorlek | In-/utloppsdiameter | Material | Aerosol | Mått | Vikt | Strömförsörjning | Ingångstryck (G08A) | Utgångsflöde (G08A) | Ingångstryck (G08B) | Utgångsflöde (G08B) | Tillämplig gas | Arbetstemperatur | Luftfuktighet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR-G07 | 1:70–1:100 (vid 0.3 μm) | 28.3 L/min | <50 μm | 14 mm | Rostfritt stål | PAO, DOP, Ondina m.fl. | 203 × 275 × 206 mm | Ca 4 kg | Ingen krävs | – | – | – | – | – | – | – |
| ZR-G08 | – | – | – | – | 304 rostfritt stål | – | 280 × 40 × 80 mm | Ca 1.2 kg | – | 0.54–0.70 MPa | 100 L/min | 0.64–0.70 MPa | 28.3 L/min | Ren, torr, icke-toxisk inert gas | 10–35 °C | 30–80% RH |
Tillbehör som utökar mätområdet
En partikelräknare har ett mätområde och en tålighetsgräns. Två situationer i renrumstestning ligger utanför dem: aerosoler med så hög koncentration att räknaren mättas, och gasledningar med så högt tryck att instrumentet skulle skadas. Tillbehören här löser var sitt av de problemen.
ZR-G07 – utspädning vid höga koncentrationer
Vid filtertestning uppströms ett filter är aerosolkoncentrationen medvetet hög, ofta långt över vad en partikelräknare kan mäta. ZR-G07 späder provet med ett stabilt förhållande på 1:70–1:100 vid 0,3 μm, vilket gör koncentrationen mätbar utan att förhållandet mellan partikelstorlekar förvanskas.
Utspädaren har ett adaptivt flöde på 28,3 L/min, hanterar partiklar under 50 μm och är tillverkad i rostfritt stål. Den fungerar med PAO, DOP, Ondina och liknande aerosoler. Den kräver ingen strömförsörjning.
Utöver att möjliggöra mätningen skonar utspädningen också räknaren: instrumentet utsätts inte för de höga koncentrationer som annars förkortar dess livslängd.
ZR-G08 – tryckreducering vid mätning i gasledning
Ska partikelhalten mätas i en trycklufts- eller gasledning kan ledningstrycket skada en partikelräknare. ZR-G08 kopplas mellan ledningen och instrumentet och reducerar trycket till ett värde nära atmosfärstryck.
Diffusorn finns i två utföranden. G08A tar ingångstryck 0,54–0,70 MPa och ger 100 L/min utgångsflöde; G08B tar 0,64–0,70 MPa och ger 28,3 L/min. Valet styrs av vilket flöde den anslutna räknaren arbetar med.
Enheten är tillverkad i 304 rostfritt stål och avsedd för ren, torr, icke-toxisk inert gas vid 10–35 °C.
Vanliga frågor om tillbehör
När aerosolkoncentrationen överstiger partikelräknarens mätområde – typiskt vid mätning uppströms ett filter under filtertestning. ZR-G07 späder provet 1:70–1:100 vid 0,3 μm så att koncentrationen blir mätbar.
Utspädningen sker med ett stabilt, känt förhållande, vilket är hela poängen: resultatet räknas tillbaka med den faktorn. Ett instabilt förhållande skulle göra mätningen oanvändbar.
Ledningstrycket i ett tryckluftsystem är långt högre än vad en partikelräknare tål. ZR-G08 sitter mellan ledningen och instrumentet och sänker trycket till nära atmosfärstryck, så att provet kan tas utan att räknaren skadas.
Utgångsflödet. G08A arbetar med ingångstryck 0,54–0,70 MPa och ger 100 L/min; G08B med 0,64–0,70 MPa och ger 28,3 L/min. Välj den som matchar flödet hos den partikelräknare som ska anslutas.
