Luftflödesvisualisering
Visualisera luftflödesmönster i renrum med kontrollerad dimgenerering.

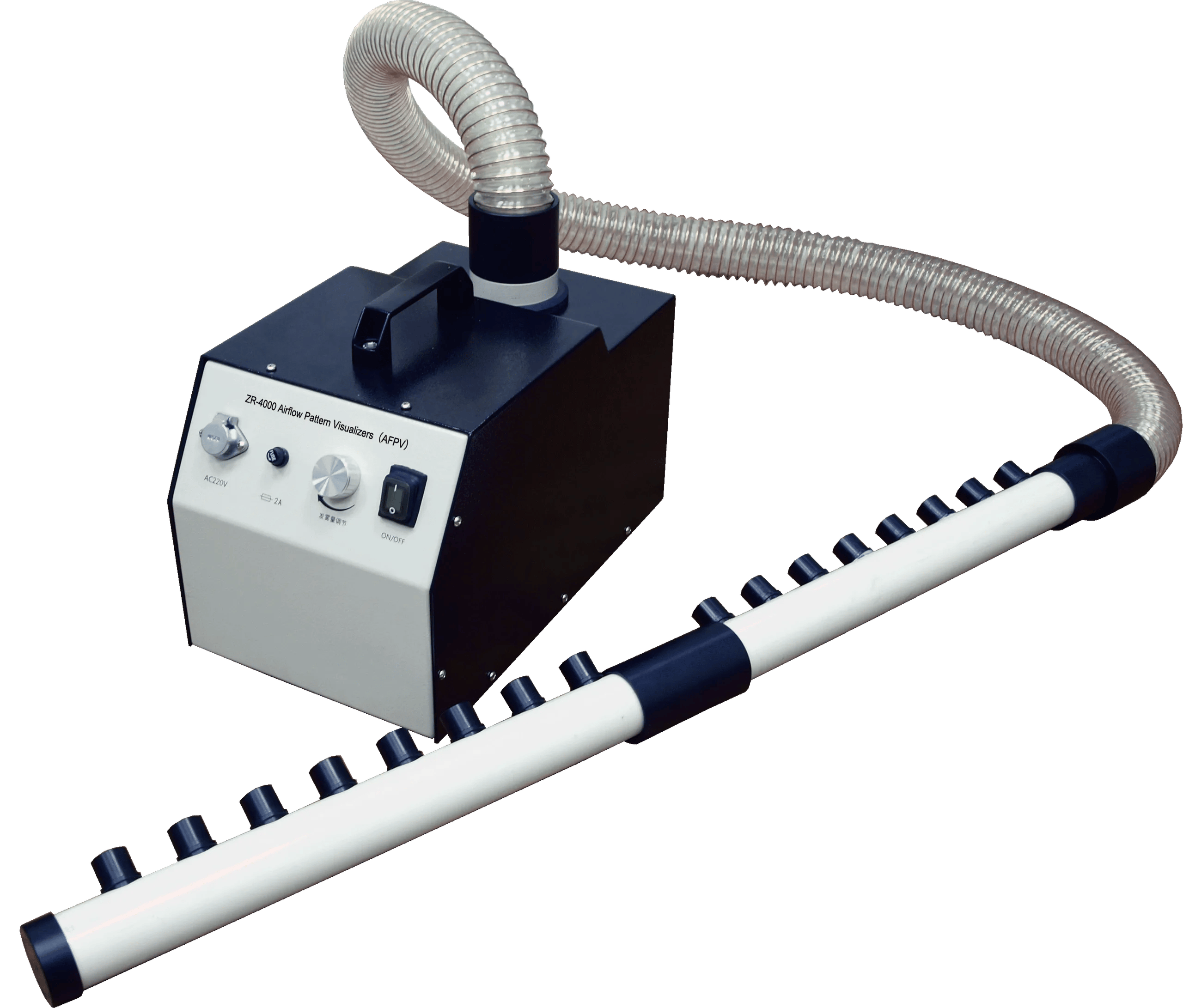

Luftflödesmönster-visualiserare ZR-4000
Dimgenerator för visualisering av luftflöden i renrum
ZR-4000 Airflow Pattern Visualizer (AFPV) är ett utmärkt instrument för att generera dimma i sterila renrum på ett kontrollerat och säkert sätt. Den genererar 1–10 μm vattendimma för att visualisera luftflödet och observera om det förekommer virvlar och turbulens.

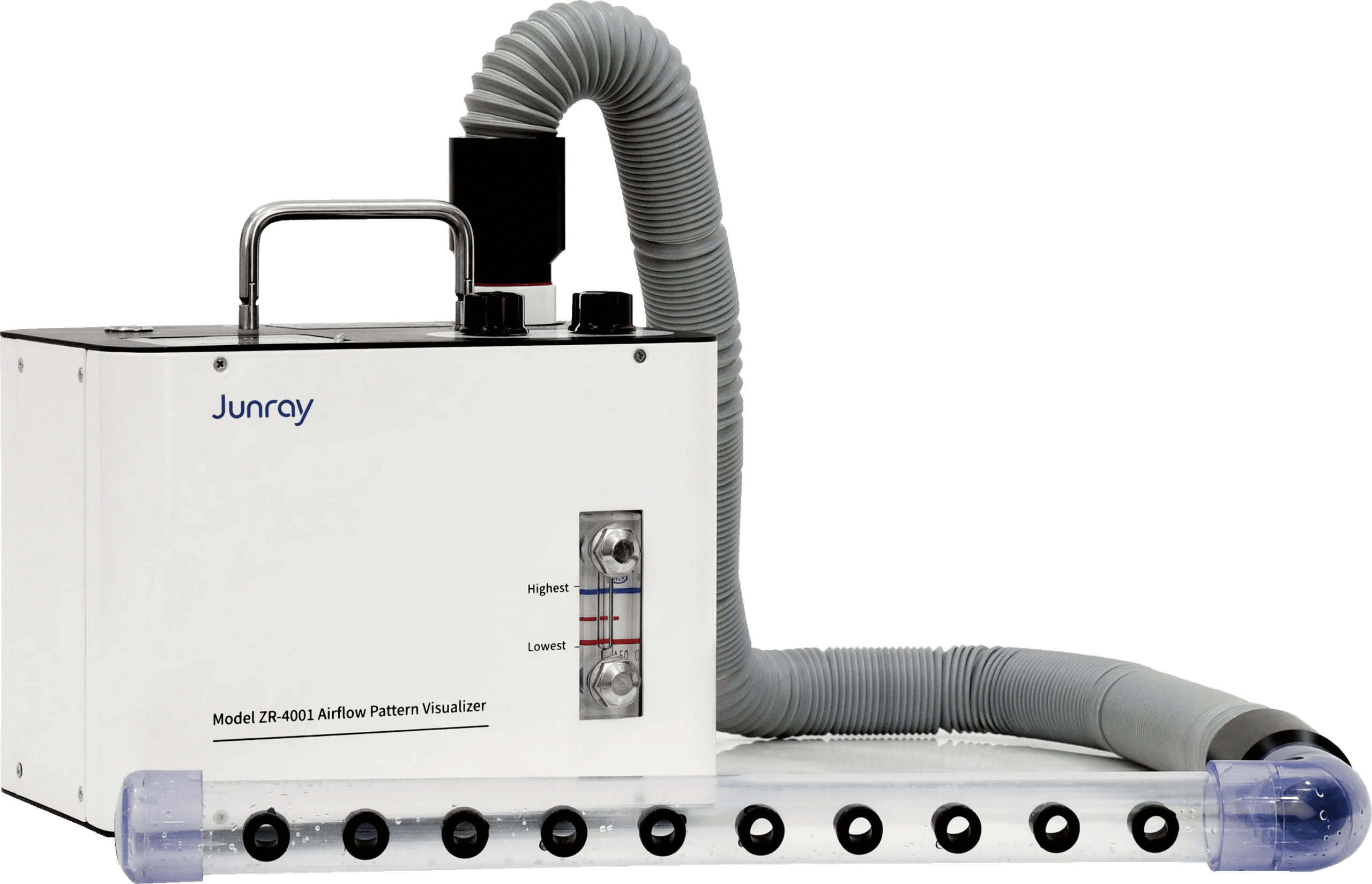

Luftflödesmönster-visualiserare ZR-4001
Kompakt portabel dimgenerator med batteri
ZR-4001 är en kompakt och portabel Airflow Pattern Visualizer som använder ultraljudsatomisering för att producera synlig DI-vattendimma med partikelstorlek 1–10 μm. Den hjälper till att observera luftflödesmönster, flödesriktning och om det förekommer virvlar eller döda zoner. Inbyggt batteri gör den flexibel att använda utan strömkälla.
Jämför specifikationer
| Modell | Droppstorlek | Dimproduktion | Dimvolym | Dimhöjd | Arbetstemperatur | Strömförsörjning | Buller | Mått | Vikt | Effekt | Vattenförbrukning | Vattenkapacitet | Batteri |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR-4000 | 1–10 μm | ≥5500 mL/h | Ca 0.95 m³/min | 100–150 cm | 0–50 °C | AC 220±22 V, 50±1 Hz | <65 dB(A) | 240 × 410 × 300 mm | Ca 8.5 kg | ≤210 W | – | – | – |
| ZR-4001 | 1–10 μm | ≤0.216 m³/min | – | Ca 1.2 m | 0–50 °C, ≤85% RH | AC 220±22 V, 50±1 Hz | <60 dB(A) | 172 × 262 × 227 mm | 3.2 kg (utan vatten) | ≤120 W | ≤10 mL/min | ≥60 min (standard nivå) | ≥60 min vid full laddning |
Varför luftflödet behöver ses, inte bara mätas
En partikelräkning talar om hur många partiklar som finns i luften vid en given mätpunkt. Den säger ingenting om hur luften rör sig dit – om flödet är laminärt eller turbulent, om det bildas virvlar bakom utrustning, eller om förorenad luft dras tillbaka in i ett skyddat område. Två renrum kan ge likvärdiga partikelvärden vid stillestånd och ändå bete sig helt olika under produktion.
Luftflödesvisualisering gör flödet synligt. Genom att tillföra en fin vattendimma i luftströmmen kan man observera flödesriktning, se var turbulens uppstår och dokumentera att skyddad luft faktiskt sveper över den yta den ska skydda.
Så fungerar dimgenerering
Både ZR-4000 och ZR-4001 producerar en vattendimma med droppstorlek 1–10 μm. Storleken är avgörande: droppar i det intervallet följer luftströmmen i stället för att falla ur den, vilket är det som gör dimman till en trovärdig markör för hur luften faktiskt rör sig.
ZR-4001 använder ultraljudsatomisering av avjoniserat vatten. Att dimman är vattenbaserad innebär att det som tillförs miljön är vatten och inget annat.
Välja mellan ZR-4000 och ZR-4001
ZR-4000 är den kraftfullare enheten: dimproduktion ≥5 500 mL/h, cirka 0,95 m³/min dimvolym och en dimhöjd på 100–150 cm. Den drivs från nätet och väger cirka 8,5 kg. Den passar när ett större område ska visualiseras eller när arbetet sker stationärt.
ZR-4001 är kompakt och batteridriven med minst 60 minuters drifttid, cirka 1,2 m dimhöjd och ≤0,216 m³/min. Den passar när mätningen sker på flera platser eller där en nätansluten enhet är opraktisk – exempelvis vid arbete i och omkring biosäkerhetsskåp.
Båda arbetar i 0–50 °C och håller sig under 65 respektive 60 dB(A).
När visualiseringen används
Enligt produktdata används instrumenten vid renrumsvalidering, i läkemedelsindustrin och vid arbete med biosäkerhetsskåp. Typiska tillfällen är driftsättning av ett nytt rum, felsökning när partikelvärden avviker utan uppenbar orsak, och dokumentation inför eller under revision.
Visualiseringen kompletterar partikelräkning – den ersätter den inte. Läs mer om klassificering och mätning i vår guide till renrumsklassificering enligt ISO 14644.
Vanliga frågor om luftflödesvisualisering
Partikelräkning ger ett antal partiklar vid en mätpunkt. Visualisering visar hur luften rör sig – flödesriktning, var turbulens och virvlar uppstår, och om skyddad luft sveper över rätt yta. Ett rum kan ha godkända partikelvärden och ändå ha ett flödesmönster som inte skyddar processen.
ZR-4000 är den större, nätanslutna enheten med ≥5 500 mL/h dimproduktion och 100–150 cm dimhöjd, avsedd för stationärt arbete och större ytor. ZR-4001 är kompakt och batteridriven med minst 60 minuters drifttid och cirka 1,2 m dimhöjd, avsedd för portabelt arbete. Båda ger droppstorlek 1–10 μm.
Droppar i det intervallet är lätta nog att följa luftströmmen i stället för att sjunka ur den. Det är förutsättningen för att dimman ska visa hur luften faktiskt rör sig och inte bara hur dropparna faller.
ZR-4001 atomiserar avjoniserat vatten med ultraljud, och ZR-4000 genererar en vattendimma. Det som tillförs luften är alltså vatten.
